      城市排水系统是由湖北扬子江泵业有限责任公司与华中科技大学和武汉理工大学等相关科研院所联合开发设计的最新型城市雨污水智能排水系统。

      整套系统由渍水点及水量预测系统、泵站设备系统、排水控制系统、机电配套系统等组成。

      城市排水系统集雨污水渍水点、渍水深度预测、城市湖泊与管网在线分析、雨污水水位预警、中央控制室暨泵房(机组)智能控制与泵组排水自动调配等数字化功能于一体。有效的解决了目前城市管网暨湖泊蓄水功能信息闭塞、恶劣天气的困扰、原始的人工值守、繁锁的手工操作、泵房机组的非科学配置等困境。

“城市排水控制系统”特点

      1、优化泵站布置方案和泵站运行方案

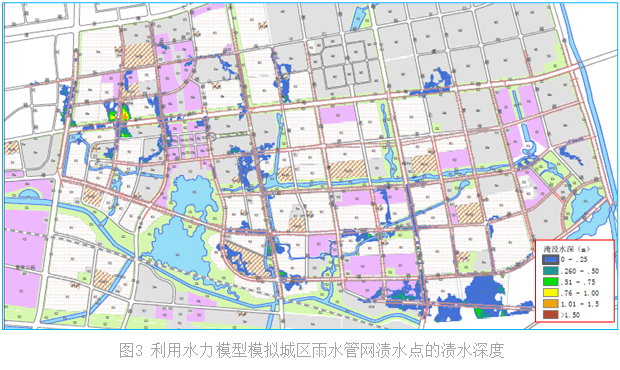

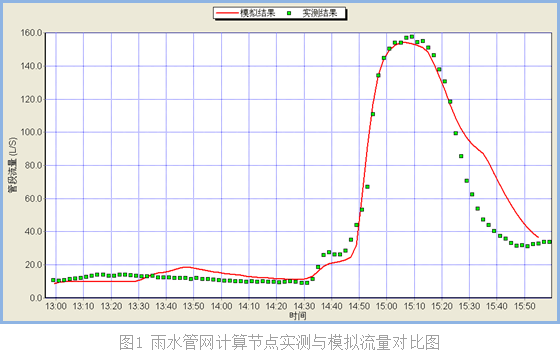

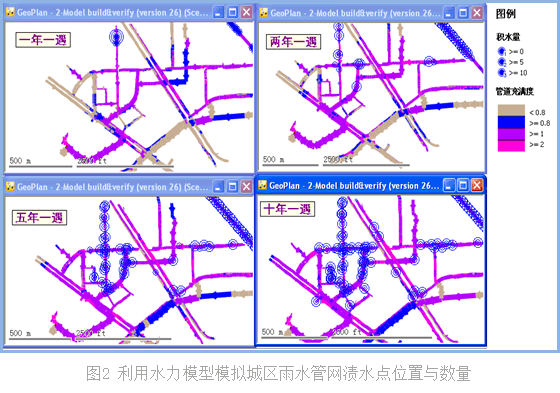

利用我公司专用水力模型根据城市管网布置情况模拟城市雨水渍水过程和渍水状况、城市管网各节点雨水流量,预测淹水深度,从而优化泵站布置方案和泵站运行方案。
      2、泵站优化管理和控制

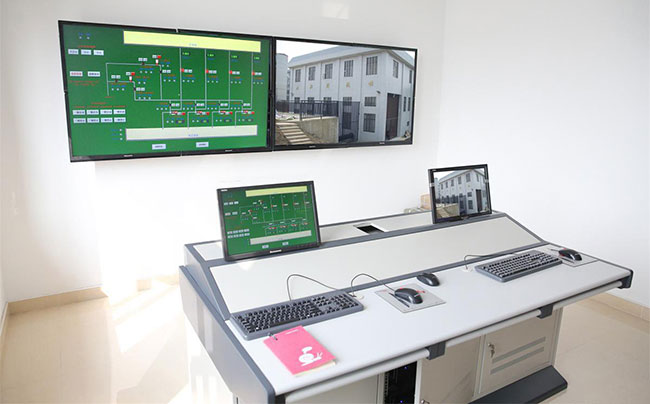

在城市中心设立雨污水综合调度管理中心总览全局,在综合调度管理中心安设大型综合控制管理显示屏和中央控制系统,可以显示整个城市雨污水泵站的实时状况和泵站的运行情况(含泵站运行数据、视频监视画面),可以手动远程控制各泵站的水泵运行,可以设定天气及水位条件、各泵站处的渍水情况自动智能控制城市整个泵站系统的运行,可以根据设定水位、渍水深度报警,可以打印及向特定的部门上传各种数据。

控制系统功能

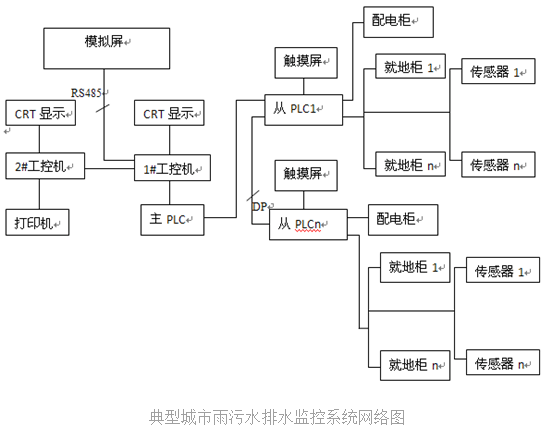

      “城市排水控制系统”的控制级别设置为三层:第一层、第二层设立在各泵站,第三层为中央控制。

第一层 现场手动控制

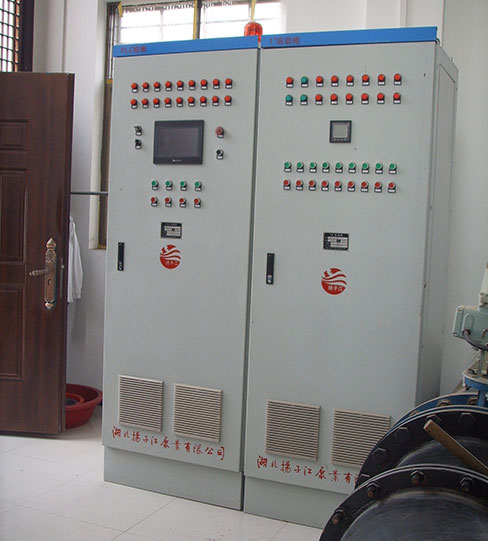

      在各泵站泵位设置现场手动控制箱,可单独启停各设备及各执行机构。

第二层 PLC逻辑联动控制

      由泵站PLC系统根据现场各设备采集的数据及系统设备运行逻辑关系,自动控制各站内的电气设备运行状态。

控制系统有“现场手动”和“自动控制”两种模式。

      各泵站控制系统采用最先进的现场总线技术(PROFIBUS),它可将现场所有的分布式自动化设备,包括自动化智能仪表、传感器、执行机构和变送器,通过公共总线直接构成网络。

第三层 中央控制

      计算机监测、修改PLC控制参数、上位机点动控制、城市综合排水全自动控制,实现实时监控。

      本系统自动化程度高,易控制,大大减少运行管理费用。本自控系统还可根据用户需求进行灵活配置,即只设第一层现场手动控制或第一层现场手动控制和第二层 PLC逻辑联动控制。

      城市排水系统高度科学智能,功能性强,操控简便,安全无误。该系统确保并有效增强了这个城市和地区防涝防灾的能力暨可靠性,确保城市安全,提高了人民幸福指数。
